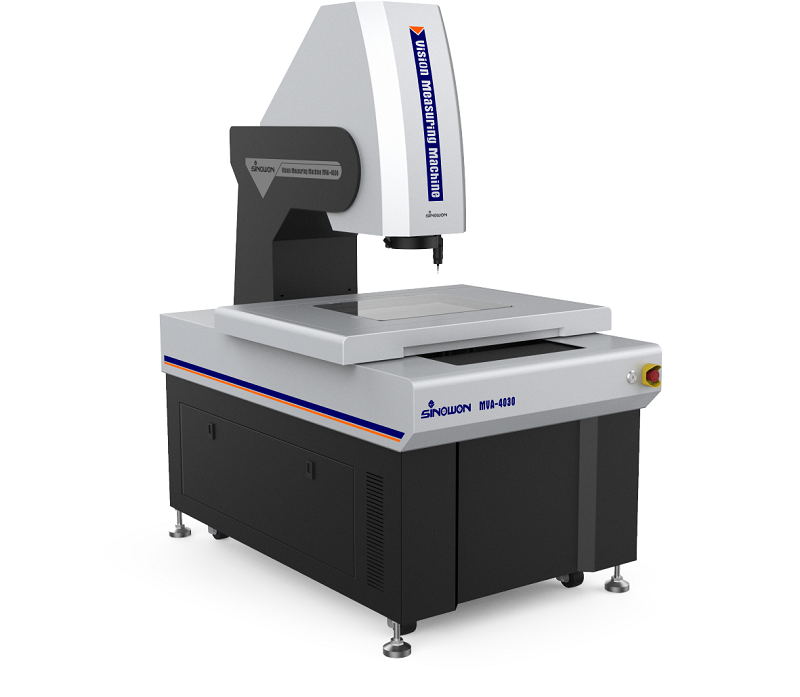

Комплектация MVA TP
Характеристики:
² Высокоточные сервоприводы осей X/Y/Z;
² Высококачественные гранитные основание и колонна, для обеспечения высокой стабильности и точности;
² Высокоточная оптическая линейная шкала;
² Высококачественный моторизованный зум-объектив и цветная камера высокого разрешения обеспечивают четкое изображение без искажений;
² Программируемое верхнее 5-кольцевое 8-секционное светодиодное освещение, 256 градаций яркости;
² Контактный датчик Renishaw для 3D измерений;
² Функциональное и простое в использовании программное обеспечение iMeasuring, позволяющее значительно повысить качество и скорость контроля;
² Работа с CAD моделями и обратный инжиниринг;
² Сравнение с CAD моделью, с графическим отображением отклонения формы;
² Опционально: лазерный датчик, конфокальный датчик;
² Большие возможности по формированию отчета в текстовом, табличном, графическом и фотографическом вариантах;
Техническая спецификация：
Модель
MVA-3020
MVA-4030
Диапазон измерений по осям X/Y
300x200
400x300
Диапазон измерений по оси Z
200
Разрешение шкал X/Y/Z
0,5 мкм
Управление
Джойстик на пульте управления, Мышь, Автоматическое управление по программе
Погрешность измерений X/Y не более
(3+L/200) мкм
Погрешность измерений Z не более
(4,5+L/150) мкм
Повторяемость
2 мкм
Камера
Цветная CCD камера высокого разрешения
Оптика
6.5X объектив с высокой разрешающей способностью
Оптическое увеличение: 0.7X~4.5X; Увеличение на экране: 26X~344X (опционально 13X~1260X)
Поле зрения (мм)
（Диагональ *
Горизонталь*Вертикаль）
Увеличение
0.7x
1x
2.0x
3.0x
4x
4.5x
8.57x6.86x5.14
6.00x4.80x3.60
3.00x2.40x1.80
2.00x1.60x1.20
1.50x1.20x0.90
1.33x1.07x0.80
Программно-управляемое освещение
Верхнее: Регулируемое 5-колец 8-секторов светодиодное кольцевое освещение
Нижнее: Светодиодное параллельное освещение
Верхнее коаксиальное освещение
Программное обеспечение
iMeasuring
Грузоподъемность рабочего стола
25 кг
25 кг
Нормальные условия
Температура: 20°C±2°C; изменение температуры: <2°C/ч
Влажность: 30%-80%; Вибрация <0.002г; <15Гц
Рабочие условия
15° - 30°C
Питание
220В/50Гц/10А
Операционная система
Поддержка XP, WIN7, WIN8.1, WIN 10, 32/64-битные операционные системы
Языки
Русский, Английский, Китайский
Размеры
1200x780x1650 мм
1350x880x1650 мм
Размеры упаковки
1360x1030x1900 мм
1460x1100x1900 мм
Вес
380 кг
450 кг
Стандартная поставка：
Наименование
Наименование
3D Измерительное программное обеспечение
Пульт управления
Нижнее светодиодное параллельное освещение
DELL ПК
Верхнее регулируемое 5-кольцевое 8-секционное светодиодное освещение
Оптический калибровочный эталон
6.5X моторизованный объектив с высокой разрешающей способностью, с коаксиальным освещением
Руководство по эксплуатации
Цветная CCD камера высокого разрешения
Стол рабочий оператора
Монитор 21,5", клавиатура, мышь
Контактный датчик MCP Renishaw
Опциональные аксессуары：
Наименование
Наименование
0.5X Дополнительная линза
12.5X моторизованный объектив с высокой разрешающей способностью
2X Дополнительная линза
Поворотный стол
Источник бесперебойного питания
Кресло оператора
Принтер
