Программное обеспечение iMeasuring.
iMeasuring это простое, функциональное, высокоточное, стабильное профессиональное программное обеспечение для мультисенсорных измерительных машин. Возможность использования контактного и лазерного датчика позволяет производить измерения поверхностей недоступных для оптики.
Мультисенсорные измерительные машины широко используется в различных областях промышленности: аэрокосмической, металлообрабатывающей, автомобильной, электронной, полупроводниковой, медицинской, производства керамики, пластмасс, изделий из мягких материалов, изделий из листового стекла (сенсорный экран, ЖК-дисплеи и др.) и других.
Программное обеспечение позволяет настроить систему координат детали в соответствии с чертежом. В процессе работы можно легко назначать и менять системы координат необходимое количество раз, выполнять взаимное преобразование между прямоугольной и полярной системами координат, а также хранить и загружать требуемые системы координат.

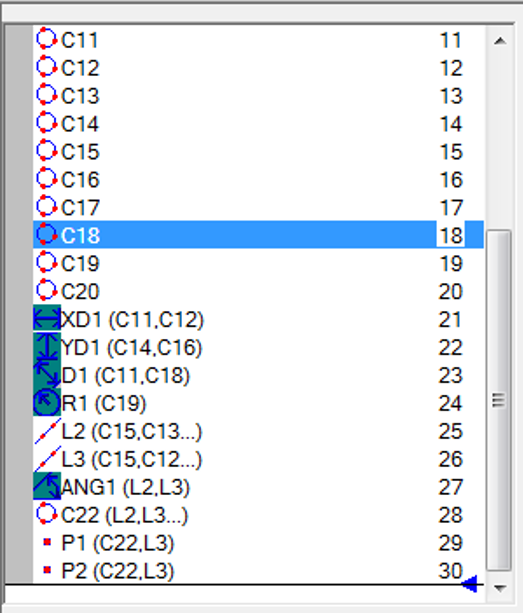

После первого измерения детали оператором, программа автоматически записывается и ее можно сохранить для дальнейшего использования при измерении таких же деталей.
Программное обеспечение позволяет изменять программу по множеству параметров:
- дополнять и изменять шаги измерения;
- пропускать измерения;
- перемерить вручную в момент измерения;
- выполнить измерение в оснастке множества однотипных деталей.
Программное обеспечение позволяет производить измерения основных геометрических элементов - точки, линии, круги, овалы, прямоугольники, кольца, кривые. Измерение параметров формы - параллельность, перпендикулярность, цилиндричность, круглость, симметрия, соосность и т.д.
Измерения возможны, как в автоматическом режиме поиском кромки, так и в ручном режиме, исходя из поставленных задач.

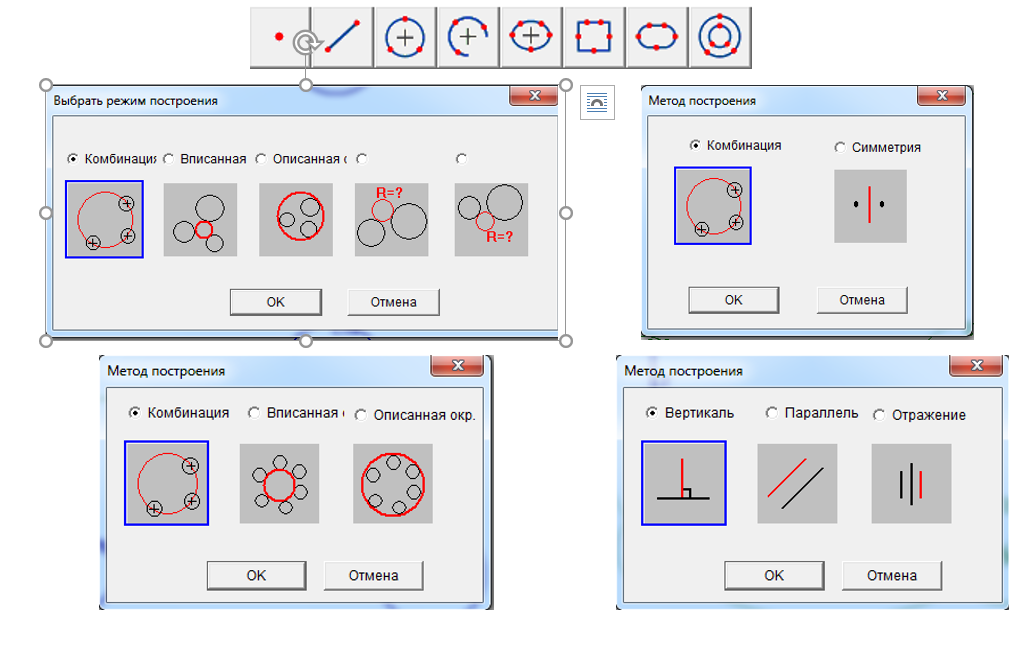

Множество режимов построения измеренных и уже построенных элементов (линий, окружностей, точек), таких как: вписать окружность, описать окружность, построить симметричную линию или перпендикуляр, соединить точки в линию или круг(овал), вписать контрольный шарик и т.д.

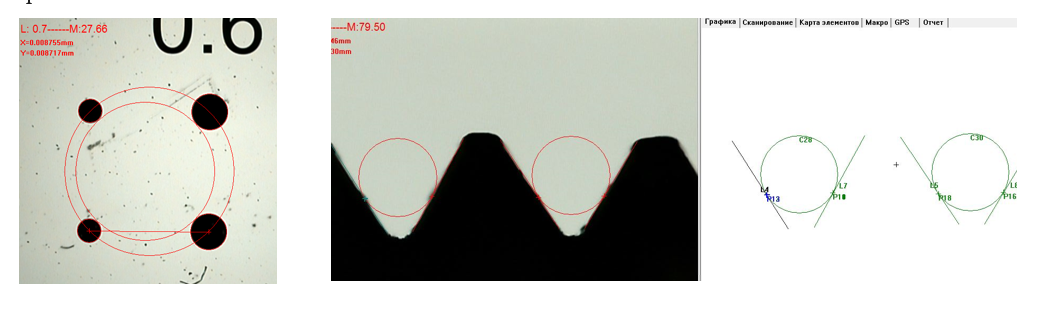

Пример вписанной окружности, окружности по центрам, линии по центрам, контрольный шарик.

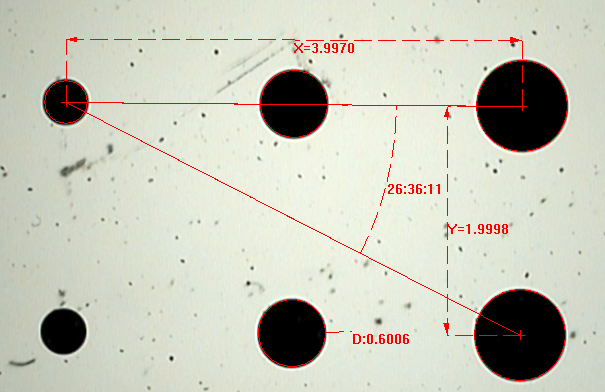

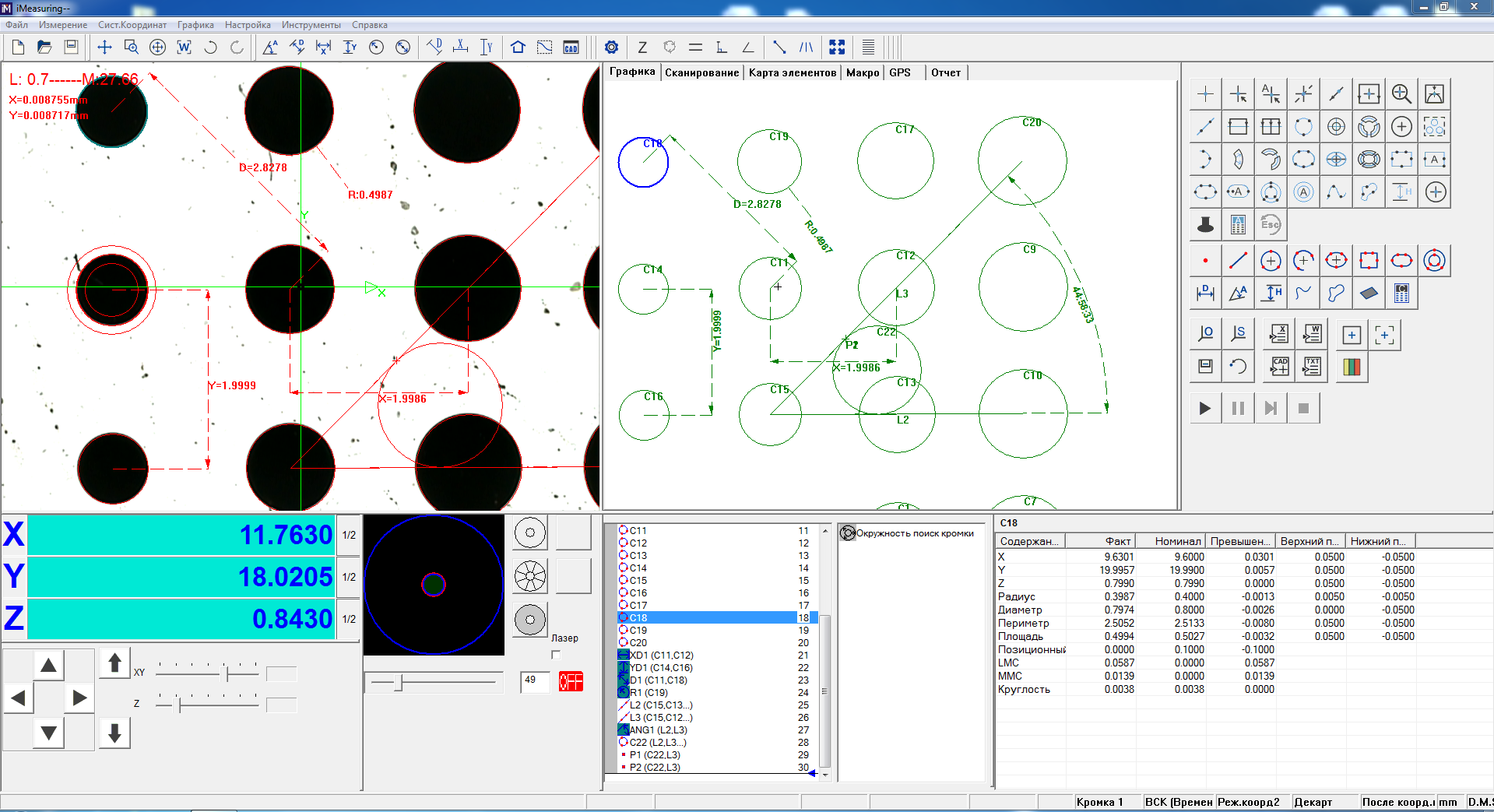

Графическое отображение измеренных параметров, позволяет быстро ориентироваться и минимизирует ошибки человеческого фактора.

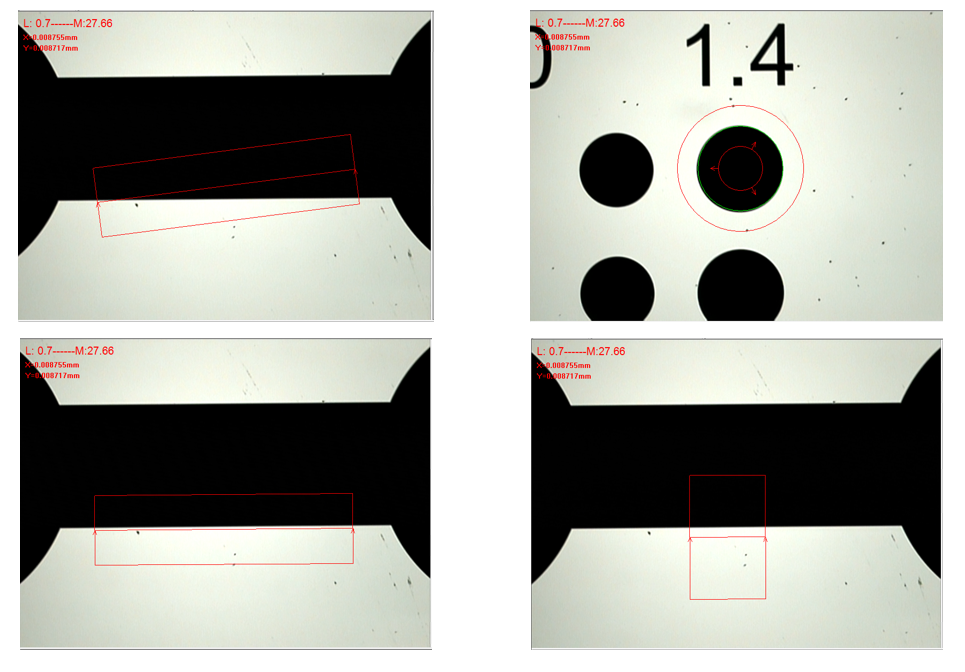

Удобный режим поиска кромки с возможностью изменять, передвигать, наклонять, менять направление зоны поиска и т.д., что значительно ускоряет процесс измерения.

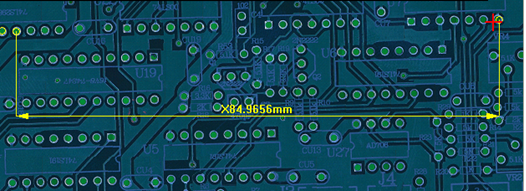

Функция склеивания изображения позволяет работать с деталью в целом, что дает возможность получения следующих параметров:
- возможность нанесения фактических размеров;
- определение взаимных положений измеряемых параметров;
- ориентирование параметров измеряемой детали относительно корпуса.
Также данная функция позволяет увидеть:
- детальное изображение изделия и качества обработки поверхностей;
- отображение сколов, царапин и других видов дефектов.

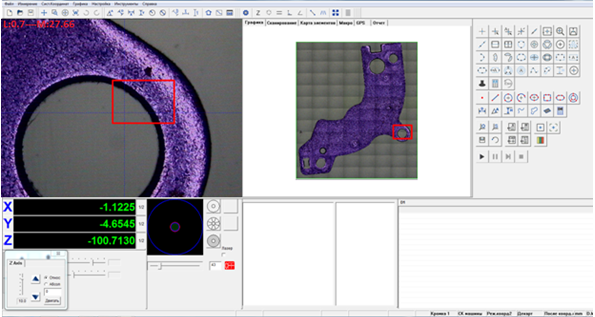

Склеенное изображение может использоваться его для навигации, чтобы быстро найти место, где необходимо произвести измерение, что значительно повышает эффективность измерений.
Работа с dxf моделями и обратный инжиниринг (Компас, Autocad); автогенерация программы по dxf модели;
Автофокусировка на кромке или поверхности обеспечивает наилучшую резкость и измеряет высоты и глубины. Возможность использования быстрой фокусировки.
Автоэлемент - эта функция может автоматически различать линию, окружность, дугу.
Световой индикатор указывает пользователю наилучшее освещение, чтобы избежать ошибок измерения, вызванных неправильной настройкой света. Повышает точность и эффективность измерений. Устраняет человеческий фактор.

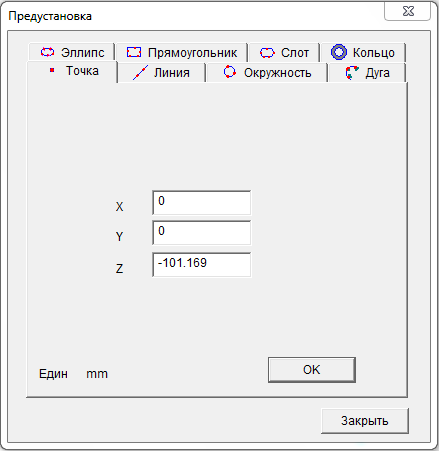

Создание элементов в выбранной системе координат, расширяет функционал и возможности.

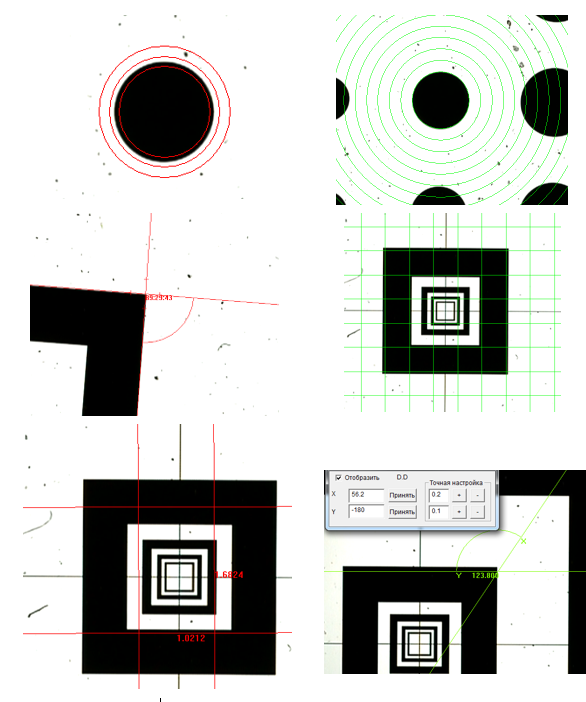

Метод профильного проектора.
Программное обеспечение позволяет производить контроль элементов методом сравнения шаблонов, что позволяет визуально определить оператору годность детали, в том числе с отрисованным допуском.
Результаты измерений различных элементов это большой объем выводимой информации и в ПО предусмотрена возможность выбора отображаемых параметров.

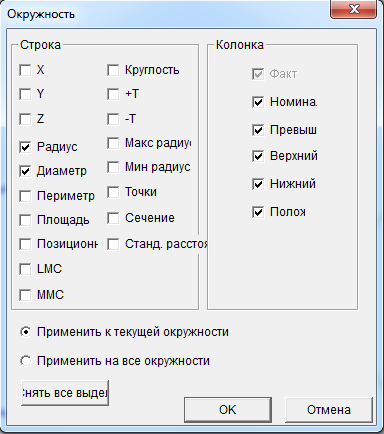

Выбирайте выводимые параметры элементов.

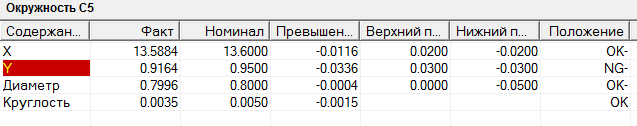

Все превышающие допуски будут отображены красным.
Вывод результатов измерений в форматы: PDF, Word, Excel, AutoCAD, TXT. Система имеет гибкую структуру создания формы отчета измерений, что позволяет подобрать максимально удобную и подходящую форму отчета для заказчика. Отчет генерируется на русском языке.

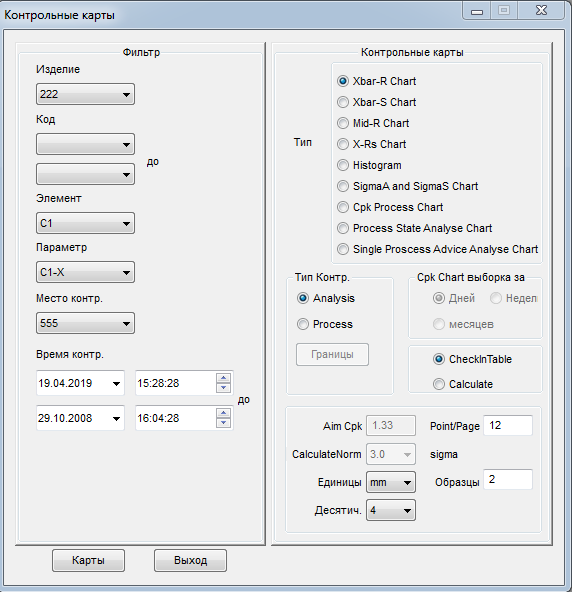

Встроенный модуль статистического анализа SPC.
