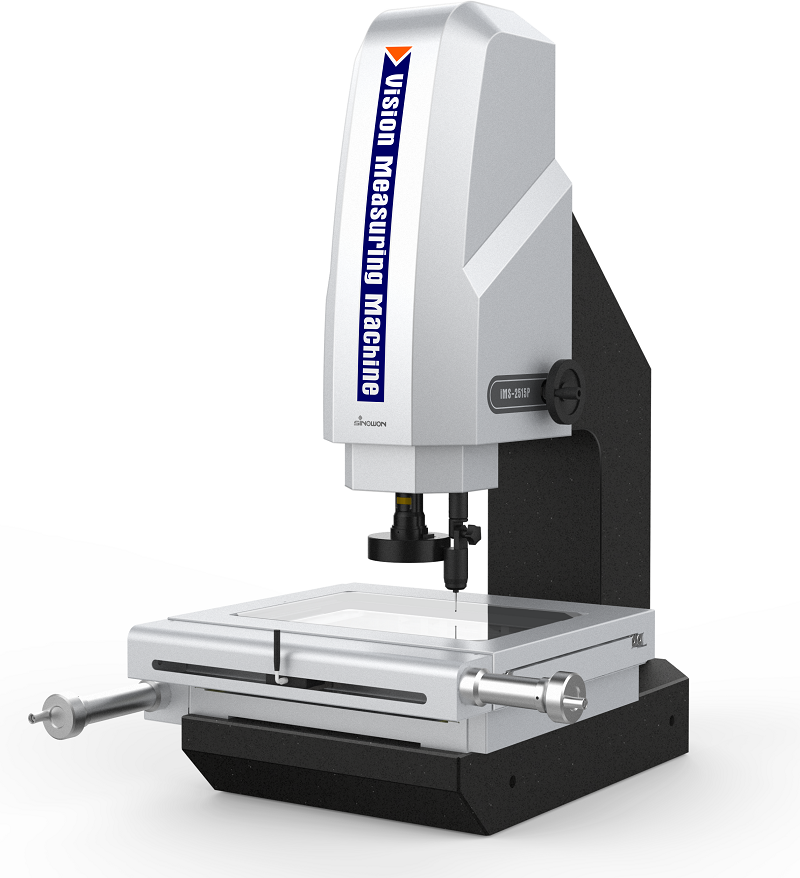

Описание:
l Высококачественные гранитные основание и колонна, для обеспечения высокой стабильности и точности;
l Высокоточная оптическая линейная шкала;
l Высококачественный объектив и цветная камера высокого разрешения обеспечивают четкое изображение без искажений;
l Контактный датчик Renishaw для 3D измерений;
l Функция быстрого перемещения стола;
l Программируемое верхнее 8-секционное кольцевое светодиодное освещение;
l Функциональное и простое в использовании программное обеспечение iMeasuring, позволяющее значительно повысить качество и скорость контроля;
l Автоматическое распознавание кромок и множество функций, позволяющих измерять в один простой шаг;
l Работа по программе, оператор следует указаниям на мониторе;
l Измерения во всем поле обзора;
l Лазерный позиционер, позволяет быстро и точно навести на исследуемый элемент;
l Помощник автофокусировки, позволяет исключить человеческий фактор при фокусировке;
l Работа с CAD моделями и обратный инжиниринг;
l Большие возможности по формированию отчета в текстовом, табличном, графическом и фотографическом вариантах;
Техническая спецификация:
Модель |
iMS-2010 |
iMS-2515 |
iMS-3020 |
iMS-4030 |
iMS-5040 |
Диапазон измерений по осям X/Y |
200x100 мм |
250x150 мм |
300x200 мм |
400x300 мм |
500x400 мм |
Диапазон измерений по оси Z |
200 мм |
||||
Разрешение шкал X/Y/Z |
0,5 мкм |
||||
Погрешность измерений X/Y не более |
(3+L/200) мкм |
||||
Погрешность измерений Z не более |
(4,5+L/150) мкм |
||||
Повторяемость |
2 мкм |
||||
Программно-управляемое освещение |
Верхнее: Регулируемое 4-кольца 8-секторов светодиодное кольцевое освещение |
||||
Нижнее: Светодиодное параллельное освещение |
|||||
Опционально: Верхнее коаксиальное освещение |
|||||
Лазерный позиционер |
|||||
Камера |
Цветная CCD камера высокого разрешения 700TVL |
||||
Оптика |
6.5X объектив с высокой разрешающей способностью |
||||
Оптическое увеличение: 0.7X~4.5X; Увеличение на экране: 26X~344X (опционально 13X~1260X) |
|||||
Нормальные условия |
Температура: 20°C±2°C; изменение температуры: <2°C/ч |
||||
Влажность: 30%-80%; Вибрация <0.002г; <15Гц |
|||||
Рабочие условия |
15° - 30°C |
||||
Грузоподъемность рабочего стола |
20 кг |
Стандартная поставка:
Наименование |
Код |
Наименование |
Код |
2.5D Измерительное программное обеспечение |
|
Карта видео захвата |
527-130 |
Нижнее светодиодное параллельное освещение |
425-100 |
DELL ПК |
581-960 |
Верхнее регулируемое 4-кольца 8секторов светодиодное кольцевое освещение |
425-130 |
AV Видео кабель |
581-940 |
Лазерный позиционер |
581-330 |
RS232 Кабель |
581-930 |
6.5X объектив с высокой разрешающей способностью |
421-100 |
Оптический калибровочный эталон |
581-800 |
Цветная CCD камера высокого разрешения 700TVL |
484-130 |
Руководство по эксплуатации |
|
Монитор 21,5", клавиатура, мышь |
|
Стол специальный для установки машины |
|
Опциональные аксессуары:
Наименование |
Код |
Наименование |
Код |
6.5X объектив с высокой разрешающей способностью, с коаксиальным освещением |
421-120 |
Поворотный стол RT 2 |
581-520 |
0.5X Дополнительная линза |
423-050 |
Поворотный стол RT 3 |
581-530 |
2X Дополнительная линза |
423-200 |
Ножной выключатель |
581-350 |
Кресло оператора |
|
Принтер |
|
Источник бесперебойного питания |
|
|
|
